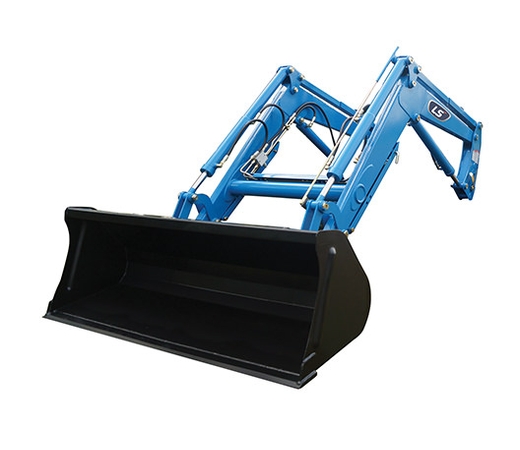

Homlokrakodó
|
Megnevezés |
MT1.22 / MT1.25 |
XJ |
MT3.35 / MT3.40 |
MT3.50 / MT3.60 |
XU |
MT5 |
MT7.101 |
|---|---|---|---|---|---|---|---|
|
Homlokrakodó típusa |
LL1100 |
LL2101 |
LL3106 |
LL4104 |
LL5106 |
LL6100 |
LL8100 |
|
Gyári cikkszám |
30135403 |
30127503 |
30129206 |
30134404 |
30131605 |
30134401 |
30134402 |
|
Gyári megnevezés |
LOADER-LL1100-SBEH |
LOADER-LL2101-SBEH |
LOADER-LL3106-SBEH |
LOADER-LL4106-SBEH |
LOADER-LL5106-SBEH |
LOADER-LL6100-SBEH |
LOADER-LL8100-SBEH |
|
Adaptercsatlakozás |
Bobcat |
Bobcat |
EURO |
EURO |
EURO |
EURO |
EURO |
2. Műszaki adatok
Minden méret milliméterben, a szögek fokban értendők.
|
Jel |
Műszaki paraméter |
LL1100 |
LL2101 |
LL3106 |
LL4104 |
LL5106 |
LL6100 |
LL8100 |
|---|---|---|---|---|---|---|---|---|
|
A |
Maximális emelési magasság (adapterrel) |
1 850 |
2 132 |
2 357 |
2 355 |
2 953 |
3 214 |
3 556 |
|
B |
Maximális emelési magasság (vízszintes kanállal) |
1 675 |
1 945 |
2 067 |
2 065 |
2 666 |
2 925 |
3 265 |
|
C |
Maximális emelési magasság (teljesen előrebillentett kanállal) |
1 305 |
1 585 |
1 553 |
1 354 |
2 152 |
2 420 |
2 626 |
|
D |
Távolság a traktor elejétől felemelt rakodónál |
719 |
500 |
260 |
229 |
167 |
146 |
594 |
|
E |
Maximális kanálürítési szög |
44° |
44° |
57° |
58° |
71° |
64° |
57° |
|
F |
Távolság a traktor elejétől leengedett rakodónál |
1 421 |
1 550 |
1 789 |
1 765 |
1 895 |
1 919 |
2 262 |
|
G |
Maximális kanál-visszabillentési szög |
38° |
36° |
49° |
43° |
48° |
38° |
46° |
|
H |
Ásási mélység vízszintes kanállal |
42 |
196 |
127 |
129 |
105 |
178 |
115 |
|
J |
A rakodó magassága leengedett állapotban |
1 128 |
1 194 |
1 246 |
1 359 |
1 718 |
1 630 |
1 750 |
3. Kanálméret, emelőképesség és munkasebesség
|
Műszaki paraméter |
LL1100 |
LL2101 |
LL3106 |
LL4104 |
LL5106 |
LL6100 |
LL8100 |
|---|---|---|---|---|---|---|---|
|
Kanál szélessége (mm) |
1 220 |
1 270 |
1 676 |
1 828 |
1 980 |
1 981 |
2 108 |
|
Kanál térfogata (m³) |
0,21 |
0,19 |
0,34 |
0,37 |
0,49 |
0,49 |
0,71 |
|
Emelési teljesítmény (kg) |
527 |
500 |
990 |
1 233 |
1 245 |
1 648 |
2 336 |
|
Emelési idő maximális magasságig, terhelés nélkül (s) |
2,7 |
– |
3,7 |
4,4 |
5,0 |
5,1 |
5,2 |
|
Leengedési idő maximális magasságból (s) |
1,5 |
– |
3,7 |
4,4 |
3,3 |
3,8 |
3,9 |
|
Kanál előrebillentési ideje (s) |
1,8 |
– |
2,3 |
3,9 |
3,8 |
2,9 |
3,1 |
|
Kanál visszabillentési ideje (s) |
1,2 |
– |
3,2 |
2,6 |
2,7 |
2,0 |
2,1 |
4. Gyári felszereltség és funkciók
Biztonsági szelep
Túlterhelés esetén a hidraulikarendszer automatikusan szabályoz, és segít megelőzni a baleseteket.
Hidraulikus tágulási tartály (MT5 és MT7.101)
Elnyeli a rakodó működése közben keletkező lökéseket, és védi a traktort.
Egyszerű fel- és leszerelés
A rakodó két rögzítőcsappal, szerszám használata nélkül csatlakoztatható és távolítható el.
Gyorscsatlakozó
A hidraulikus csatlakoztatás megkönnyítésére.
Lebegő funkció (Float)
A kanál leengedése után a kezelőkart továbbnyomva aktiválható. Segít megóvni a rakodót az akadályokkal való ütközéskor. Az akadályba ütköző kanál felfüggesztése automatikusan elmozdulhat, így védi a rakodót és a traktort.
Csak lebegő hidraulikafunkcióval rendelkező traktorokon érhető el.
Automatikus kanálszintezés
A párhuzamvezető mechanizmus a rakodókar mozgása közben automatikusan korrigálja a kanál helyzetét, segítve annak vízszintben tartását.
Erős, állítható támasztóláb
Magasságban állítható támasztóláb biztosítja a rakodó biztonságos tárolását, amikor nincs felszerelve a traktorra.
